iV系列
全軸直線電機驅動的超精密高速微細數控加工中心
亮點
三軸直線電機驅動，數控指令10納米
亞微米回轉精度高速精密電主軸，最高轉速40000RPM(~60000RPM)
高速高精度“以銑代磨”切削，納米級粗糙度精密·微細切削
高精度恒溫系統、極低的熱變形控制
技術參數
行程(XYZ)
(400~700) · (300~500) · (200~350)
主軸端接口
1/10 HSK雙面拘束
主軸轉速
3000~60000RPM(標準40000RPM)
ATC
12(24·30·40·60)
機器重量
5000~7500kg
行程X軸(左右)
行程Y軸(前后)
行程Z軸(上下)
工作臺面大小
最大載荷
主軸轉速
最小數控指令(分辨率)
外形尺寸X方向
外形尺寸Y方向
外形尺寸Z方向
機械重量

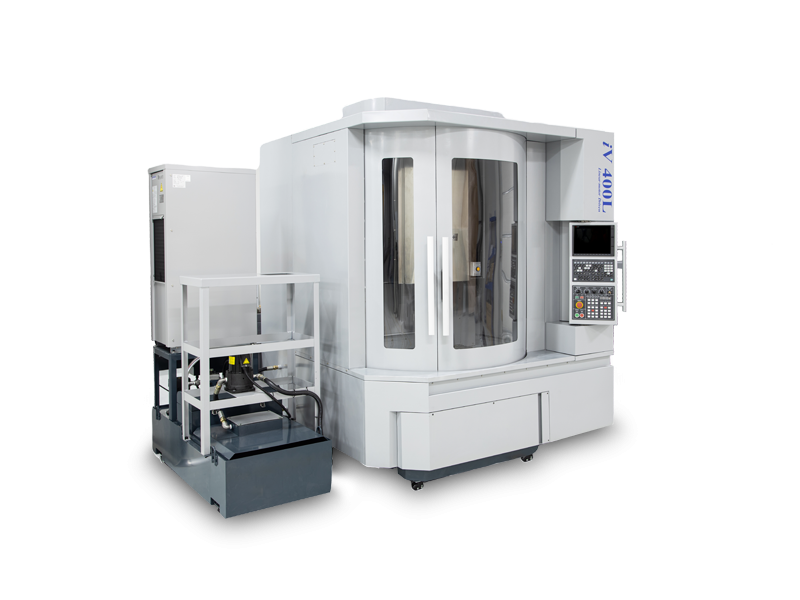

立式高速超精密微細數控加工中心
Linear-driven Ultra-precision High-speed Micro-machining Center
光學、半導體設備、醫療器械、新能源等行業精密模具、電極、高精度零件的微細結構、微細孔的高速切削加工機床。
iV Series超精密數控加工中心機床基于高速高加速度直線電機驅動、動靜態性能優異的高精度高速主軸以及亞微米機械精度、融合高剛性結構、恒溫環境、材料及工藝等特征來進行微細切削，不僅能減少加工變形和加工變質層、降低刀具的磨耗，并且能實現真正的幾何尺寸的高精度、高品位的“以銑代磨”鏡面加工。
