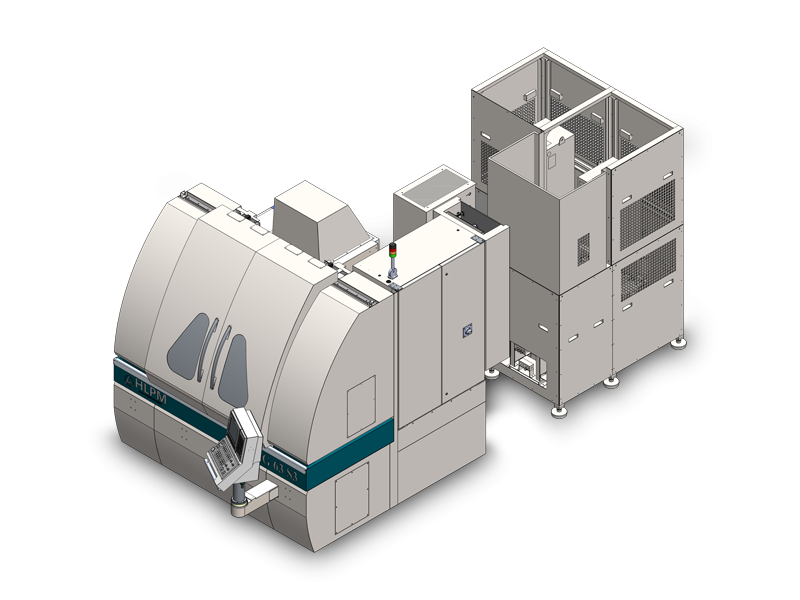

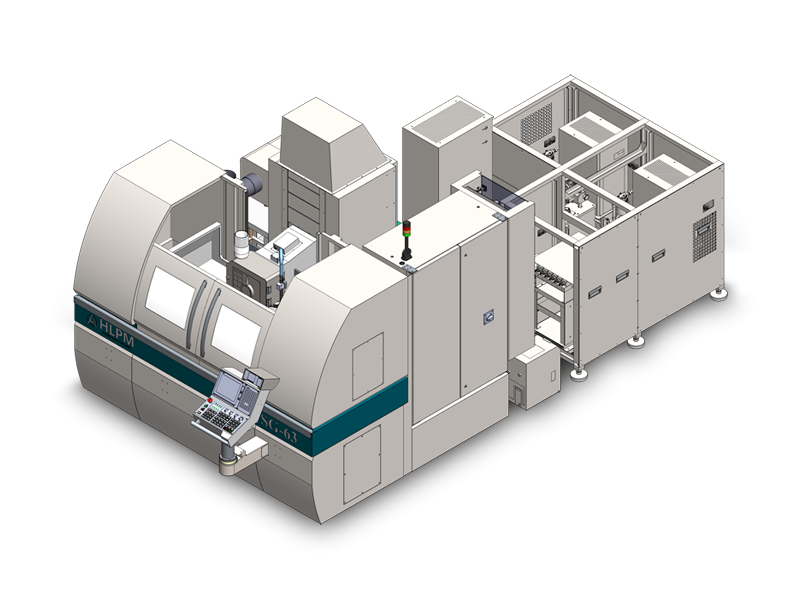

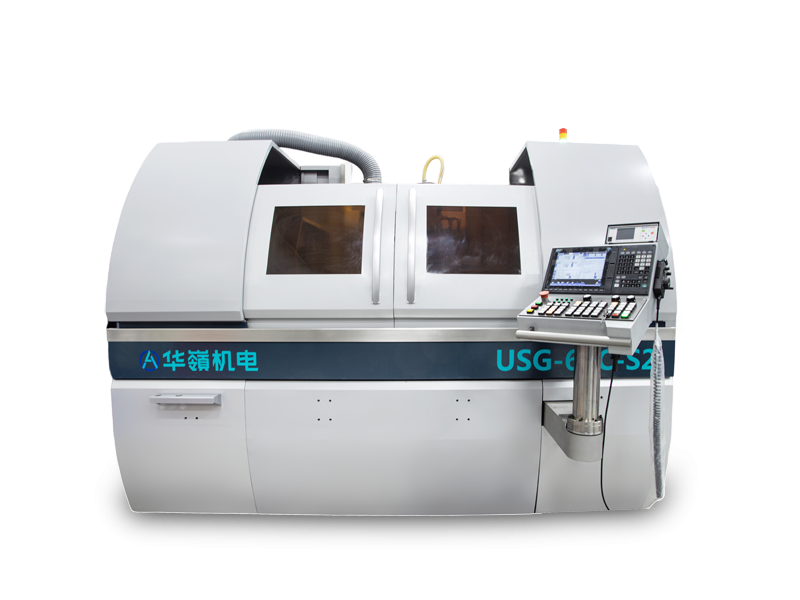

USG系列
全軸直線電機驅動的靜壓超精密數控平面成形磨床，中小尺寸模具·零部件的平面·曲面等超精密鏡面成形磨削
亮點
? 三軸直線電機驅動，最小數控指令0.1/0.01微米
? 內置自動動平衡油靜壓砂輪主軸，全域回轉精度數十納米
? 精密恒溫系統、極佳的熱變形控制
技術參數
工件尺寸(XZ)
500x300,600x300,900x300
砂輪主軸
Φ205x10xΦ50.8,Φ255x10xΦ76.2, Φ305x50xΦ120.8
砂輪轉速
3000/2800/1600RPM
機器重量
6000kg,12000kg,15000kg
數控系統可定制
三軸數控聯動
最大4軸數控
行程X軸(左右)
行程Y軸(前后)
行程Z軸(上下)
工作臺面大小
最大載荷
主軸形式
主軸轉速
驅動方式X軸(左右)
驅動方式Y(jié)軸(前后)
驅動方式Z軸(上下)
數控指令X軸(左右)
數控指令Y軸(前后)
數控指令Z軸(上下)
機械重量
油靜壓超精密平面成形數控磨床
Linear-driven Ultra-precision CNC Surface Grinder
模具鋼·高溫合金·超硬合金材料，SiC·GaN·Si3N4·Ga2O3等寬帶半導體化合物，Al2O3·氧化鋯ZrO2·石英·微晶玻璃等材料的平面·垂直·平行度·角度·球面·非球面·自由曲面的高精度鏡面磨削。
USG Series數控平面成形磨床基于精密直線電機驅動、納米回轉精度油靜壓砂輪主軸、亞微米直線軸機械精度等特征進行超精密平面成形磨削，融合精密恒溫環境、材料、工具及工藝等先進技術，不僅能實現亞微米級的幾何精度和鏡面光潔度，而且能達到傳統磨削數倍以上的超能率磨削。
