GC無鐵芯直線電機

GC系列電機是超大推力無鐵芯直線電機，適用于運動質量大、高動態性能精確掃描及定位應用。它完全消除了推力紋波，具有零吸力及極佳的速度穩定性。 GC系列電機可選擇水冷、油冷、空氣冷卻等多種方式來提高連續推力。

基本特征

? 無極間吸力、無推力紋波

? 超大推力設計

? 適用于大運動質量應用

? 適用于靜壓軸承(空氣靜壓or油靜壓)和線性導軌

? 多種冷卻方式：自然冷卻、水冷、油冷

主要性能

? GC系列電機共有36個標準型號，每個型號可定制成多個不同規格

? 連續推力達1510N，可定制更大推力

? 峰值推力達5438N，可定制更大推力

? 小運動慣量，僅300g

亮點 Highlight

應用舉例 Applications

技術參數 Specification

預留選項 Specification

亮點 Highlight

?由于推力波動被完全消除，從而確保最佳速度穩定性

GC系列電機適用于速度控制快速響應和速度平穩性極為關鍵的掃描應用

?由于電機無鐵芯，電機的平臺與磁道之間沒有吸力

?GC系列電機可配高效能的內循環油冷或水冷卻選配提高連續推力

?大推力的GC系列電機運動體質量較輕，與其相對高的推力密度相比，使該系列電機適用于大(超大)載荷運動的高動態性能應用

應用舉例 Applications

晶圓前道檢測設備

晶圓前

光學測量設備

石英?藍寶石?陶瓷精密不銹鋼等零部件精密加工

三坐標測量機

精密微孔陣列加工

晶圓探針臺

小孔深孔加工

晶圓減薄設備

醫療?分析儀器精密核心零件超微細溝道加工

數控銑床

汽車?卡車尾氣三元催化模具核心部件加工

數控磨床

新能源汽車高精度渦旋壓縮機動盤、靜曲面漸開線加工

激光加工機床

鈦合金?鈷合金醫療關節?手術?康復精密器件加工

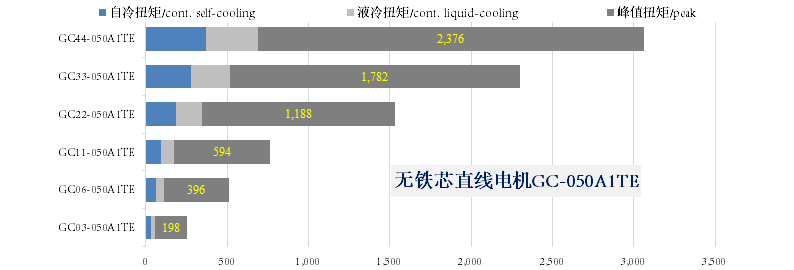

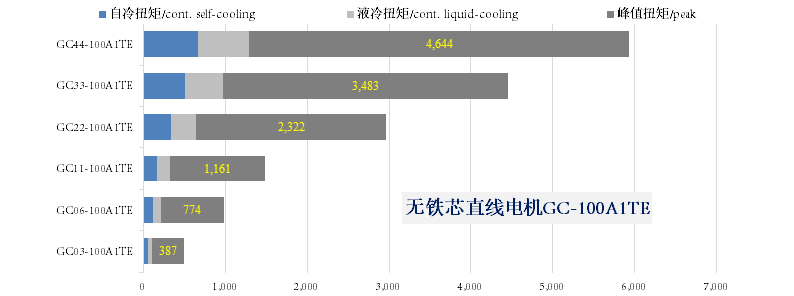

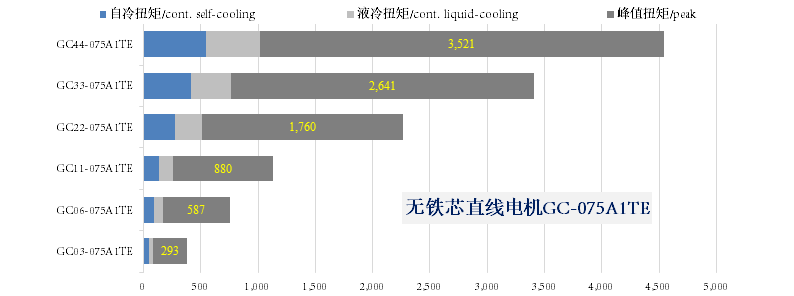

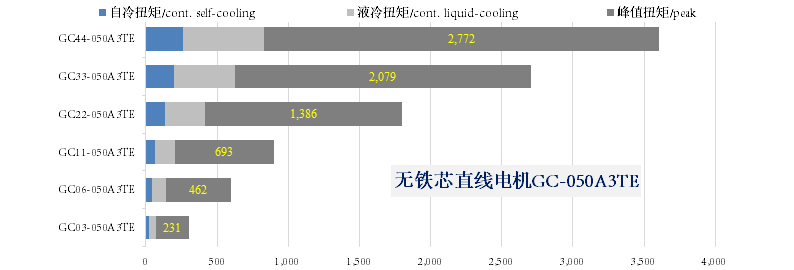

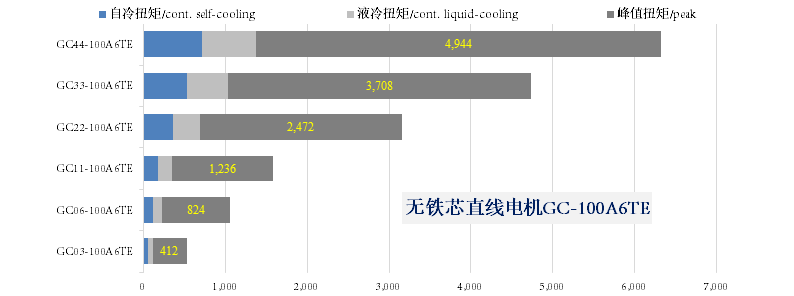

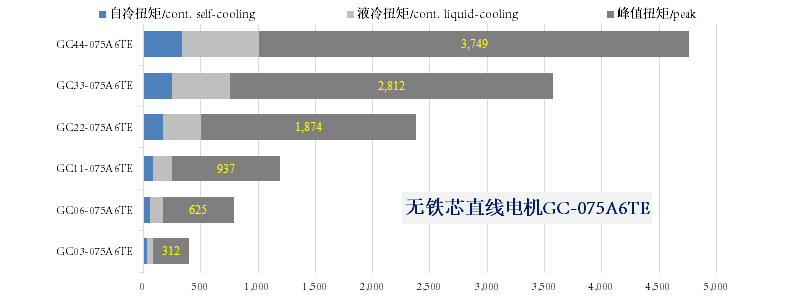

技術參數 Specification

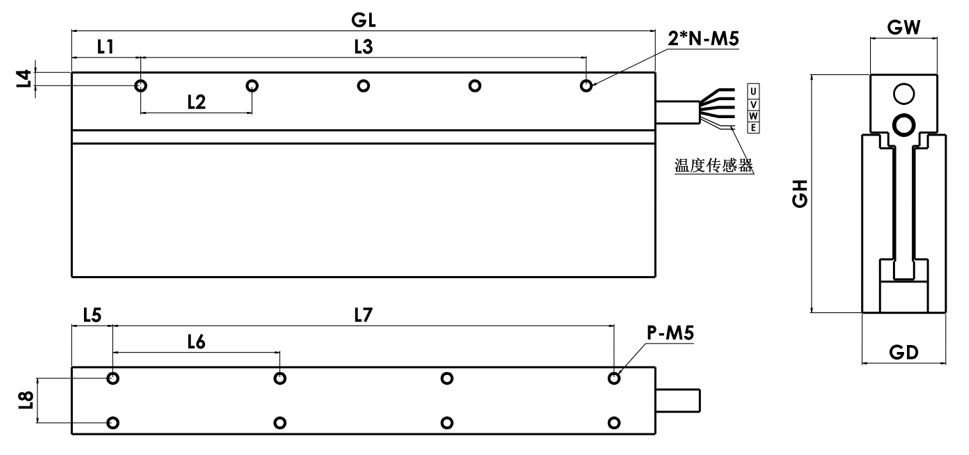

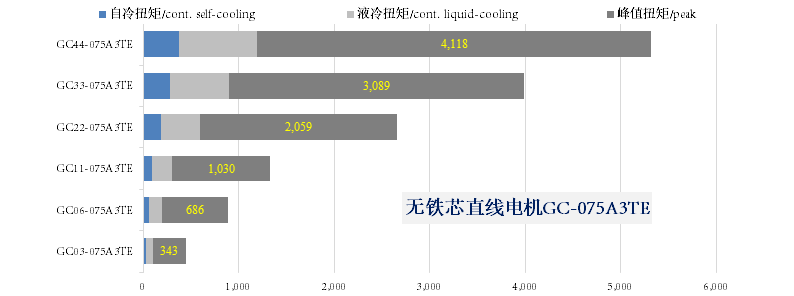

GC直線電機 - 技術參數/DATA OVERVIEW

=Coreless motor

=Very big force

=Big moving parts

=Designed for high dynamics applications

※only self-cooling, without liquid-cooling

		GL	GW	N	GH	Fp	Fc
						峰值推力	連續 推力

		[mm]	[mm]	[mm]	[mm]	[N]	[N]
GC03-050	A1S	146	50	3	178	198	57.2
	A3S	146	50	3	178	231	69.3
	A6S	146	50	3	178	210	56.7
GC03-075	A1S	146	50	3	203	293.4	84.8
	A3S	146	50	3	203	343.2	99.5
	A6S	146	50	3	203	312.4	84.3
GC03-100	A1S	146	50	3	236	387	107.5
	A3S	146	50	3	236	453.2	125.9
	A6S	146	50	3	236	412	114.4
GC06-050	A1S/P	185	50	3	178	396	114.4
	A3S/P	185	50	3	178	462	138.6
	A6S/P	185	50	3	178	420	113.4
GC06-075	A1S/P	185	50	3	203	586.8	169.5
	A3S/P	185	50	3	203	686.4	199.1
	A6S/P	185	50	3	203	624.8	168.7
GC06-100	A1S/P	185	50	3	236	774	215
	A3S/P	185	50	3	236	906.4	251.8
	A6S/P	185	50	3	236	824	228.9
GC11-050	A1S/P	224	50	4	178	594	171.6
	A3S/P	224	50	4	178	693	207.9
	A6S/P	224	50	4	178	630	170.1
GC11-075	A1S/P	224	50	4	203	880.2	254.3
	A3S/P	224	50	4	203	1029.6	298.6
	A6S/P	224	50	4	203	937.2	253
GC11-100	A1S/P	224	50	4	236	1161	322.5
	A3S/P	224	50	4	236	1359.6	377.7
	A6S/P	224	50	4	236	1236	343.3
GC22-050	A1S/P	341	50	6	178	1188	343.2
	A3S/P	341	50	6	178	1386	415.8
	A6S/P	341	50	6	178	1260	340.2
GC22-075	A1S/P	341	50	6	203	1760.4	508.6
	A3S/P	341	50	6	203	2059.2	597.2
	A6S/P	341	50	6	203	1874.4	506.1
GC22-100	A1S/P	341	50	6	236	2322	645
	A3S/P	341	50	6	236	2719.2	755.3
	A6S/P	341	50	6	236	2472	686.7
GC33-050	A1S/P	458	50	8	178	1782	514.8
	A3S/P	458	50	8	178	2079	623.7
	A6S/P	458	50	8	178	1890	510.3
GC33-075	A1S/P	458	50	8	203	2640.6	762.8
	A3S/P	458	50	8	203	3088.8	895.8
	A6S/P	458	50	8	203	2811.6	759.1
GC33-100	A1S/P	458	50	8	236	3483	967.5
	A3S/P	458	50	8	236	4078.8	1133
	A6S/P	458	50	8	236	3708	1030
GC44-050	A1S/P	575	50	10	178	2376	686.4
	A3S/P	575	50	10	178	2772	831.6
	A6S/P	575	50	10	178	2520	680.4
GC44-075	A1S/P	575	50	10	203	3520.8	1017.1
	A3S/P	575	50	10	203	4118.4	1194.3
	A6S/P	575	50	10	203	3748.8	1012.2
GC44-100	A1S/P	575	50	10	236	4644	1290
	A3S/P	575	50	10	236	5438.4	1510.7
	A6S/P	575	50	10	236	4944	1373.3

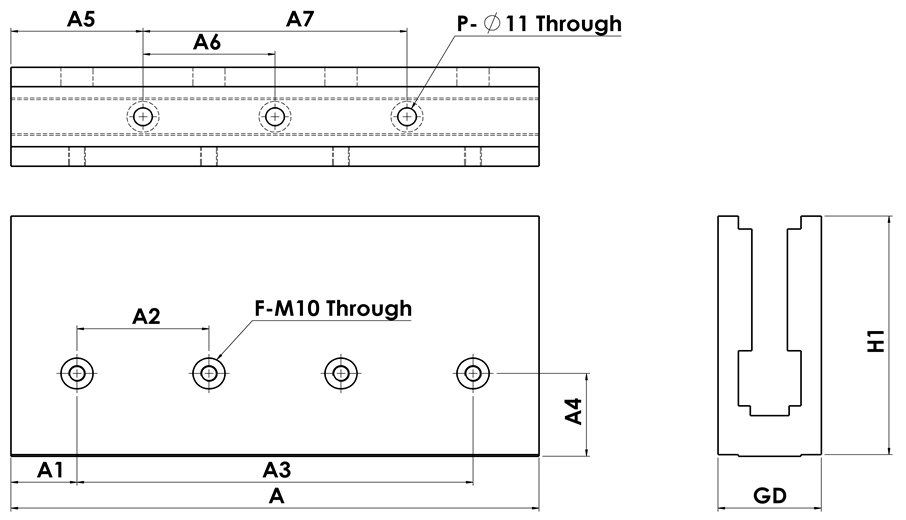

GC直線電機定子 - 技術參數/DATA OVERVIEW

		A	H1	GD	F	P	A2	A6
		長度	高度	厚度

		[mm]	[mm]	[mm]			[mm]	[mm]
GM050-0156	TE	156	123	61	2	2	78	78
GM050-0234	TE	234	123	61	3	3	156	156
GM050-0312	TE	312	123	61	4	3	234	234
GM075-0156	TE	156	148	61	2	2	78	78
GM075-0234	TE	234	148	61	3	3	156	156
GM075-0312	TE	312	148	61	4	3	234	234
GM100-0156	TE	156	181	63	2	2	78	78
GM100-0234	TE	234	181	63	3	3	156	156
GM100-0312	TE	312	181	63	4	3	234	234

※由于版本更新等緣故，實際尺寸可能有變化，具體詳細技術參數及尺寸圖紙，請聯系：

EMAIL：chenliang@hleme.com；sales@hleme.com；tech@hleme.com；PHONE：198-8433-8060，0573-82585923
