FC鐵芯直線電機

FC系列電機是大推力鐵芯直線電機，適用低載荷大~超大載荷的高動態性能要求

基本特征

? 優化設計的低推力紋波

? 大~超大推力設計

? 適用于大~超大運動質量應用

? 適用于線性導軌、動壓軌道和靜壓軸承(油靜壓)

? 多種冷卻方式：自然冷卻、水冷、油冷

主要性能

? 32個標準型號

? 連續推力達10081N,可定制更大推力

? 峰值推力達15924N,可定制更大推力

? 小運動慣量，僅100g

亮點 Highlight

應用舉例 Applications

技術參數 Specification

預留選項 Specification

亮點 Highlight

?優化分析設計的極低推力波動，確保優異的速度穩定性

FC系列電機適用于高負載高加速度控制和高速應用的場合

?電機鐵芯吸力引起平臺與磁道之間的吸力，從而增加了軌道的上下方向的預壓剛性

?FC列電機可配高效能的內循環油冷或水冷卻選配提高連續推力

?大推力的FC系列電機運動體質量與其相對高的推力密度相比，使該系列電機適用于較大載荷運動的高動態性能應用

應用舉例 Applications

晶圓前道檢測設備

晶圓前

光學測量設備

石英?藍寶石?陶瓷精密不銹鋼等零部件精密加工

三坐標測量機

精密微孔陣列加工

晶圓探針臺

小孔深孔加工

晶圓減薄設備

醫療?分析儀器精密核心零件超微細溝道加工

數控銑床

汽車?卡車尾氣三元催化模具核心部件加工

數控磨床

新能源汽車高精度渦旋壓縮機動盤、靜曲面漸開線加工

激光加工機床

鈦合金?鈷合金醫療關節?手術?康復精密器件加工

技術參數 Specification

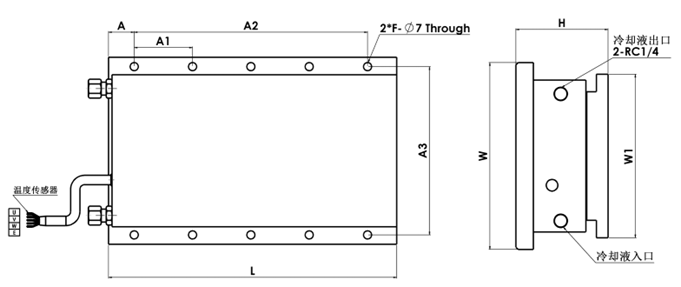

FC直線電機 - 技術參數/DATA OVERVIEW

=Iron linear motor

=Very big force

=Medium moving parts

=Designed for high dynamics applications

※only self-cooling, without liquid-cooling

		L	W	W1	H	F	Fp	Fc
							峰值推力	連續 推力

		[mm]	[mm]	[mm]	[mm]		[N]	[N]

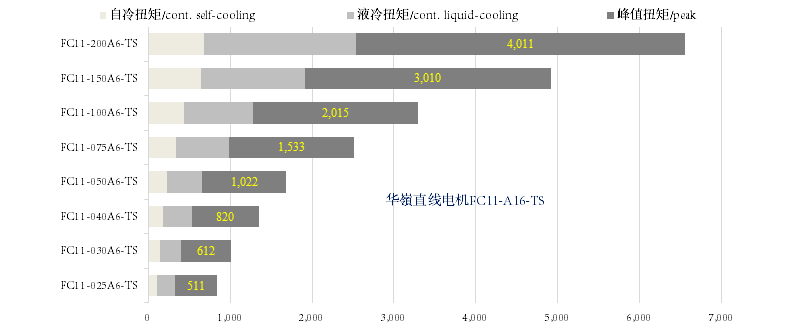

FC11-025	A6S	247	100	55	75	5	511	328
FC11-030	A6S	247	105	60	75	5	612	401
FC11-040	A6S	247	115	70	75	5	820	530
FC11-050	A6S	247	125	80	75	5	1022	656
FC11-075	A6S	247	140	105	75	5	1533	984
FC11-100	A6S	247	160	140	79	5	2015	1278
FC11-150	A6S	265	212	196	79	5	3010	1907
FC11-200	A6S	247	275	246	79	5	4011	2539

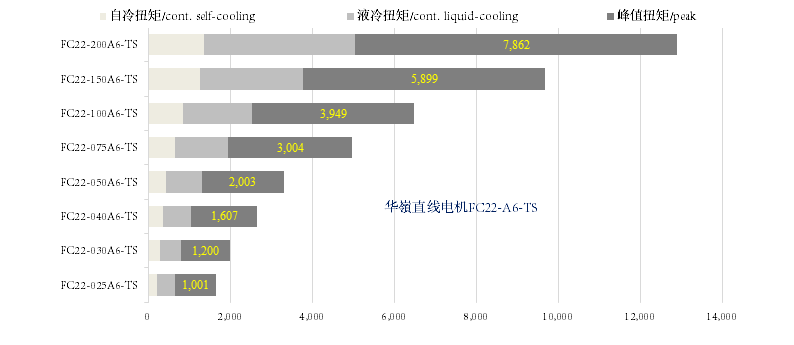

FC22-025	A6P	433	100	55	78	9	1001	650
FC22-025	A6S	433	100	55	78	9	1001	650
FC22-030	A6P	433	105	60	78	9	1200	794
FC22-030	A6S	433	105	60	78	9	1200	794
FC22-040	A6P	433	115	70	78	9	1607	1050
FC22-040	A6S	433	115	70	78	9	1607	1050
FC22-050	A6P	433	125	80	78	9	2003	1299
FC22-050	A6S	433	125	80	78	9	2003	1299
FC22-075	A6P	433	140	105	78	9	3004	1949
FC22-075	A6S	433	140	105	78	9	3004	1949
FC22-100	A6P	483	160	140	82	9	3949	2531
FC22-100	A6S	483	160	140	82	9	3949	2531
FC22-150	A6P	500	220	196	82	9	5899	3775
FC22-150	A6S	500	220	196	82	9	5899	3775
FC22-200	A6P	480	275	246	82	9	7862	5028
FC22-200	A6S	480	275	246	82	9	7862	5028

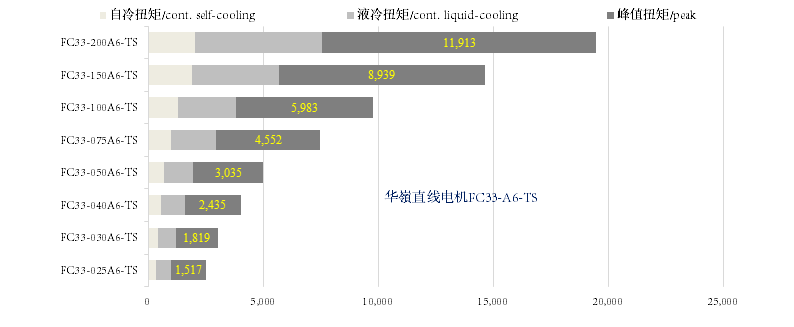

FC33-025	A6P	650	100	55	80	13	1517	974
FC33-025	A6S	650	100	55	80	13	1517	974
FC33-030	A6P	650	105	60	80	13	1819	1190
FC33-030	A6S	650	105	60	80	13	1819	1202
FC33-040	A6P	650	115	70	80	13	2435	1574
FC33-040	A6S	650	115	70	80	13	2435	1590
FC33-050	A6P	650	125	80	80	13	3035	1949
FC33-050	A6S	650	125	80	80	13	3035	1969
FC33-075	A6P	650	140	105	80	13	4552	2923
FC33-075	A6S	650	140	105	80	13	4552	2953
FC33-100	A6P	659	160	140	80	13	5983	3796
FC33-100	A6S	659	160	140	80	13	5983	3835
FC33-150	A6P	680	220	196	84	13	8939	5663
FC33-150	A6S	680	220	196	84	13	8939	5720
FC33-200	A6P	659	275	246	89	13	11913	7542
FC33-200	A6S	659	275	246	89	13	11913	7618

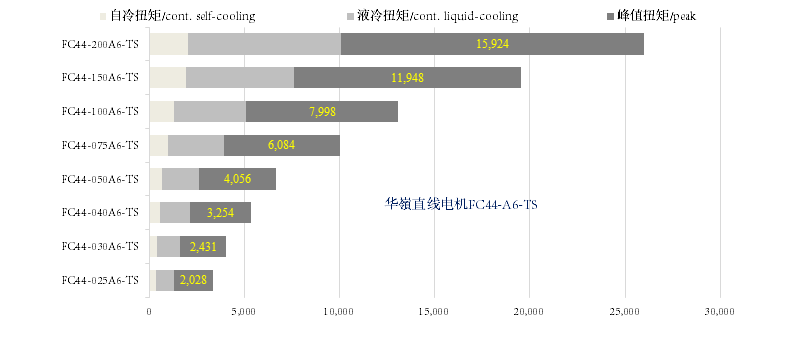

FC44-025	A6P	650	100	55	82	20	2028	1303
FC44-025	A6S	650	100	55	82	20	2028	1303
FC44-030	A6P	842	105	60	82	20	2431	1591
FC44-030	A6S	842	105	60	82	20	2431	1591
FC44-040	A6P	842	115	70	82	20	3254	2104
FC44-040	A6S	842	115	70	82	20	3254	2104
FC44-050	A6P	842	125	80	82	20	4056	2605
FC44-050	A6S	842	125	80	82	20	4056	2605
FC44-075	A6P	842	140	105	82	20	6084	3908
FC44-075	A6S	842	140	105	82	20	6084	3908
FC44-100	A6P	842	160	140	84	20	7998	5075
FC44-100	A6S	842	160	140	84	20	7998	5075
FC44-150	A6P	842	220	196	89	20	11948	7569
FC44-150	A6S	842	220	196	89	20	11948	7569
FC44-200	A6P	842	275	246	89	20	15924	10081
FC44-200	A6S	842	275	246	89	20	15924	10081

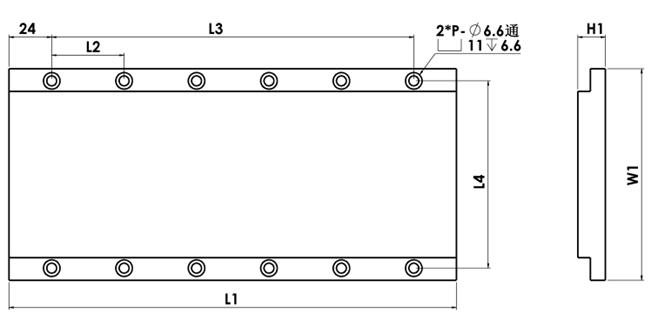

FC直線電機定子 - 技術參數/DATA OVERVIEW

		L1	L3	W1	H1	P
		長度		寬度	高度

		[mm]	[mm]	[mm]	[mm]	[mm]
FM025-0192	TS	192	144	59	14.3	4
FM025-0240	TS	240	192	59	14.3	5
FM025-0288	TS	288	240	59	14.3	6
FM025-0384	TS	384	288	59	14.3	8
FM030-0192	TS	192	144	64	14.3	4
FM030-0240	TS	240	192	64	14.3	5
FM030-0288	TS	288	240	64	14.3	6
FM030-0384	TS	384	288	64	14.3	8
FM040-0192	TS	192	144	74	14.3	4
FM040-0240	TS	240	192	74	14.3	5
FM040-0288	TS	288	240	74	14.3	6
FM040-0384	TS	384	288	74	14.3	8
FM050-0192	TS	192	144	80	14.3	8
FM050-0240	TS	240	192	80	14.3	10
FM050-0288	TS	288	240	80	14.3	12
FM050-0384	TS	384	288	80	14.3	16
FM075-0192	TS	192	144	105	14.3	8
FM075-0240	TS	240	192	105	14.3	10
FM075-0288	TS	288	240	105	14.3	12
FM075-0384	TS	384	288	105	14.3	16
FM100-0192	TS	192	144	140	16.3	8
FM100-0240	TS	240	192	140	16.3	10
FM100-0288	TS	288	240	140	16.3	12
FM100-0384	TS	384	288	140	16.3	16
FM150-0192	TS	192	144	196	19.3	8
FM150-0240	TS	240	192	196	19.3	10
FM150-0288	TS	288	240	196	19.3	12
FM150-0384	TS	384	288	196	19.3	16
FM200-0192	TS	192	144	246	19.3	8
FM200-0240	TS	240	192	246	19.3	10
FM200-0288	TS	288	240	246	19.3	12
FM200-0384	TS	384	288	246	19.3	16

※由于版本更新等緣故，實際尺寸可能有變化，具體詳細技術參數及尺寸圖紙，請聯系：

EMAIL：chenliang@hleme.com；sales@hleme.com；tech@hleme.com；PHONE：198-8433-8060，0573-82585923

預留選項 Specification

技術支持：星迅科技
